Kuinka liittää lipo -akkuja sarjaan?

LIPO -paristojen yhdistäminen sarjassa on yleinen käytäntö harrastelijoille ja ammattilaisille, joiden on lisättävä sähköjärjestelmiensä jännitetuotantoa. Työskenteletkö RC -ajoneuvojen, droonien tai muiden elektronisten projektien kanssa, lipo -paristojen kytkemisen ymmärtäminen voi parantaa huomattavasti laitteen suorituskykyä. Tässä kattavassa oppaassa tutkimme LIPO-paristojen yhdistämistä sarjan yhdistämistä ja outesia, keskittyen erityisesti korkean kapasiteetin vaihtoehtoihin, kuten16000mAh lipo -akkupakkaukset.

Sarja vs. Parallel: Mikä on parempi lipo -akkuille?

Ennen sukellusta LIPO -paristojen kytkemisen erityispiirteisiin sarjassa on tärkeää ymmärtää ero sarjan ja rinnakkaisten yhteyksien välillä. Jokainen menetelmä palvelee selkeää tarkoitusta ja tarjoaa ainutlaatuisia etuja sähköasetuksellesi.

Sarjayhteys:

1. Lisää kokonaisjännitettä

2. ylläpitää samaa kapasiteettia (MAH) kuin yksi akku

3. Ihanteellinen sovelluksiin, jotka vaativat suurempaa jännitettä

Rinnakkainen yhteys:

1. ylläpitää samaa jännitettä kuin yksi akku

2. Lisää kokonaiskapasiteettia (MAH)

3. Soveltuu ajon ajan pidentämiseen vaihtamatta jännitettä

Kun päätät sarjojen ja rinnakkaisten yhteyksien välillä, harkitse erityistarpeitasi. Jos työskentelet a16000mAh lipo -akkuJa tarvitsee enemmän jännitettä, sarjayhteys on tapa edetä. Jos olet kuitenkin tyytyväinen nykyiseen jännitteeseen ja haluat yksinkertaisesti pidentää laitteen ajonaikaa, rinnakkainen yhteys olisi sopivampi.

On syytä huomata, että jotkut edistykselliset asetukset hyödyntävät sekä sarjoja että rinnakkaisia ​​yhteyksiä halutun jännitteen ja kapasiteetin saavuttamiseksi. Tätä kokoonpanoa kutsutaan usein sarja-selkeänä järjesteluna.

Turvallisuusvinkit 16000mAh lipo -paristojen kytkemiseen

Turvallisuuden tulisi aina olla tärkein prioriteettisi työskennellessäsi lipo-paristojen, etenkin suuren kapasiteetin, kuten a16000mAh lipo -akku. Nämä paristot säilyttävät huomattavan määrän energiaa ja voivat olla vakavia riskejä. Tässä on joitain välttämättömiä turvallisuusvinkkejä mielessä:

1. Käytä vastaavia akkuja: Kun kytket paristot sarjaan, varmista, että kaikilla paristoilla on sama kapasiteetti, purkausnopeus ja solujen määrä. Eri paristojen sekoittaminen voi johtaa epätasapainoiseen lataamiseen ja mahdollisiin turvallisuusriskeihin.

2. Tarkista vauriot: Tarkista jokainen akku fyysisten vaurioiden, kuten turvotuksen, puhkaisujen tai epämuodostumien, merkkejä. Älä koskaan käytä vaurioitunutta akkua asennuksessa.

3. Käytä asianmukaisia ​​liittimiä: Sijoita korkealaatuisiin liittimiin ja varmista, että ne arvioidaan nykyiseen asennuksesi piirtämiseen. Halvat tai alamittaiset liittimet voivat ylikuumentua ja aiheuttaa paloriskin.

4. Tasapainon lataus: Käytä aina lipo -paristoihin suunniteltua salamata. Tämä varmistaa, että jokainen akkupakkauksen solu ladataan tasaisesti, estäen akun keston ylikuormituksen ja pidentämisen.

5. Seuraa lämpötilaa: Pidä silmällä akun lämpötilaa latauksen ja purkamisen aikana. Jos akku tulee liian kuumaksi, irrota se heti ja anna sen jäähtyä.

6. Säilytä turvallisesti: Kun sitä ei käytetä, säilytä lipo-akut palonkestävään astiaan tai lipo-turvalliseen laukkuun. Pidä ne huoneenlämpötilassa ja poissa palavista materiaaleista.

7 7 Suurinta osaa lipo -paristoista ei pidä purkaa alle 3,0 V: n solua kohti.

Näiden turvallisuusohjeiden noudattamisessa voit vähentää merkittävästi sarjan suuren kapasiteetin lipo-paristojen kytkemiseen ja käyttämiseen liittyviä riskejä.

Kuinka jännite muuttuu, kun johdotetaan lipo -akkuja sarjassa

Ymmärtäminen, kuinka jännite muuttuu lipo -paristojen kytkemällä sarjaan, on ratkaisevan tärkeää projektin halutun tehon saavuttamiseksi. Havataan perusteet ja tutkitaan, miten tämä koskee suuren kapasiteetin paristoja, kuten a16000mAh lipo -akku.

Kun kytket lipo -akkuja sarjassa, yksittäisten paristojen jännitteet kasvavat, kun taas kapasiteetti pysyy samana. Tässä on yksinkertainen muistettava kaava:

Kokonaisjännite = akun akun jännite 1 + akun jännitteet 2 + ... + akun jännite n

Esimerkiksi, jos sinulla on kaksi 3: n (3-solua) lipo-akkua, jokaisella on nimellinen jännite 11,1 V, niiden yhdistäminen sarjaan johtaisi kokonaisjänniteeseen 22,2 V. Kapasiteetti pysyisi kuitenkin samana kuin yhden akun.

Levitetään tämä 16000mAh lipo -akkujen skenaarioon:

Oletetaan, että sinulla on kaksi 16000mAh 4S Lipo -akkua, joista jokaisessa on nimellinen jännite 14,8 V. Kun olet yhteydessä sarjaan, saat:

- Jännite: 14,8 V + 14,8 V = 29,6 V

- Kapasiteetti: 16000mAh (ennallaan)

Tämä kokoonpano olisi ihanteellinen sovelluksille, jotka vaativat suurempaa jännitettä säilyttäen samalla alkuperäisten akkujen suuren kapasiteetin.

On tärkeää huomata, että kytkemällä paristoja sarjaan, sinun on varmistettava, että kaikilla paristoilla on sama kapasiteetti ja solujen määrä. Paristojen sekoittaminen eri eritelmien kanssa voi johtaa epätasapainoiseen lataamiseen ja purkamiseen, mahdollisesti vahingoittaa paristoja tai aiheuttaa turvallisuusriskejä.

Muista lisäksi, että jännitteen lisääminen kytkemällä paristot sarjaan myös lisää järjestelmän tehoa. Varmista, että elektroniset nopeusohjaimet (ESC), moottorit ja muut komponentit voivat käsitellä lisääntynyttä jännitettä ja tehoa.

Tässä on vaiheittainen opas lipo-paristojen kytkemiseen sarjassa:

1. Varmista, että kaikki akut ovat täysin varautuneet ja niillä on sama jännite, kapasiteetti ja solujen määrä.

2. Kytke ensimmäisen akun positiivinen napa toisen akun negatiiviseen nauhaan.

3. Toisen akun jäljellä olevasta positiivisesta päätelaitteesta tulee uusi positiivinen lähtö.

4. Ensimmäisen akun jäljellä olevasta negatiivisesta päätelaitteesta tulee uusi negatiivinen lähtö.

5. Jos käytät enemmän kuin kahta paristoa, jatka tätä kuviota, yhdistämällä positiivinen aina negatiivisiin paristojen välillä.

6. Varmista kokonaisjännite monimittarilla uusien positiivisten ja negatiivisten lähtöjen yli.

7. Kytke sarjan johdot akut laitteeseesi varmistaen oikean napaisuuden.

Muista, että lataamalla sarjassa kytkettyjä akkuja tarvitset laturin, joka pystyy käsittelemään korkeamman jännitteen. Monet harrastajat mieluummin irrottavat akut ja lataavat ne erikseen tasapainoisen latauksen varmistamiseksi ja turvallisuuden maksimoimiseksi.

Sarjayhteydessä olevien lipo-akkujen oikea huolto on ratkaisevan tärkeää pitkäikäisyyden ja turvallisuuden kannalta. Tarkista säännöllisesti sarjan kunkin akun jännite varmistaaksesi, että ne purkautuvat tasaisesti. Jos huomaat merkittäviä eroja, voi olla aika tasapainottaa pakkaus tai vaihtaa akku.

Harkitse sarjanyhteyksille suunniteltujen energian jakelulevyn (PDB), kuten 16000mAh lipo-akun, kuten 16000mAh lipo-akun, kuten 16000mAh lipo-akun kanssa työskenteleville. Nämä levyt voivat auttaa hallitsemaan tehovirtaa tehokkaammin ja sisältävät usein sisäänrakennetut jännitesäätimet komponenttien suojaamiseksi.

Kun sinusta tulee mukavampaa sarjayhteyksiä, saatat tutkia edistyneempiä asetuksia, kuten sarja-rinnakkaisia ​​yhdistelmiä. Näiden kokoonpanojen avulla voit lisätä sekä jännitettä että kapasiteettia tarjoamalla vielä enemmän joustavuutta sähköjärjestelmän suunnittelussa.

On myös syytä mainita, että vaikka paristojen kytkeminen sarjassa voi tarjota merkittäviä etuja, se ei ole aina välttämätöntä tai suositeltavaa jokaiselle sovellukselle. Harkitse aina erityisiä sähkövaatimuksiasi ja ota yhteyttä asiantuntijoiden tai valmistajan ohjeisiin ennen merkittäviä muutoksia sähköasetuksiin.

Yhteenvetona voidaan todeta, että lipo -akkujen yhdistäminen sarjassa on tehokas tekniikka projektien jännitteen lisäämiseksi. Noudattamalla asianmukaisia ​​turvallisuusprotokollia ja ymmärtämällä sarjayhteyksien taustalla olevia periaatteita, voit turvallisesti valjastaa suuren kapasiteetin paristojen, kuten 16000mAh lipo-akun, voiman työntääksesi projektiesi uusiin korkeuksiin.

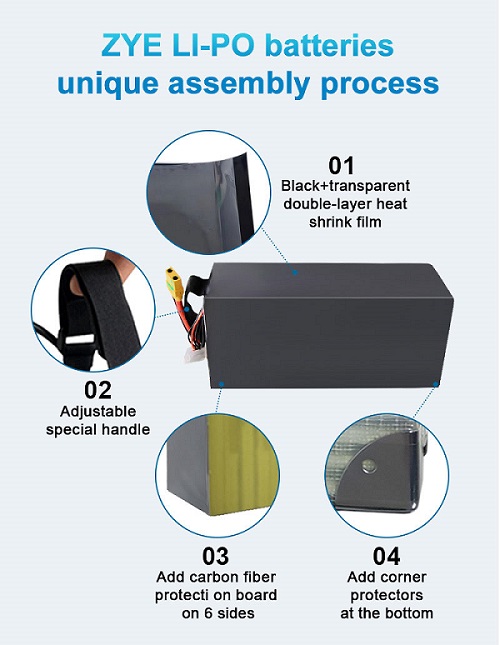

Oletko valmis ottamaan projektit seuraavalle tasolle suuren kapasiteetin lipo-paristoilla? Älä etsi kauempana kuin Zyen palkkioalue16000mAh lipo -akkupakkaukset. Paristot on suunniteltu optimaaliseen suorituskykyyn ja turvallisuuteen, jotka sopivat täydellisesti sarjayhteyksiin vaativissa sovelluksissa. Älä tyydy vähempään - päivitä sähköjärjestelmääsi tänään! Ota yhteyttä osoitteessacathy@zyepower.comLisätietoja tuotteistamme ja siitä, kuinka ne voivat mullistaa projektisi.
